今天我们进入改造教程的核心部分,介绍“超改”吸尘器5个必备的工具材料,13个改造小步骤及注意事项。
一、超改吸尘器的准备材料和工具
1、USB线1根
作为最重要的组成部分,USB线的质量决定整个设备的使用寿命,大家可以使用废弃的鼠标、键盘或手机充电线作为材料。由于会在野外使用,USB电源线在使用过程中可能会受到过度拉拽、摩擦、光照老化等情况,所以务必选一根结实耐用的USB电源线作为材料。
2、护线圈1枚
护线圈可以作为吸尘器与电源线之间的缓冲,避免电源线在开孔处磨损、弯折,同时也起到密封、美观的作用。
护线圈应与usb线的尺寸相当,过大或者过小都起不到好的效果。
3、绝缘夹1对
关于电源线与吸尘器导电弹簧的连接方式非常值得推敲,如果通过电线缠绕的方式简单连接,因空间有限操作难度会比较大,后期容易松动甚至存在短路的风险;如果用锡焊连接,虽然结实,但会增加改造的门槛;最后博主想到的解决办法是使用绝缘夹连接,不但牢固,而且方便安装和拆卸,也不存在短路的风险。

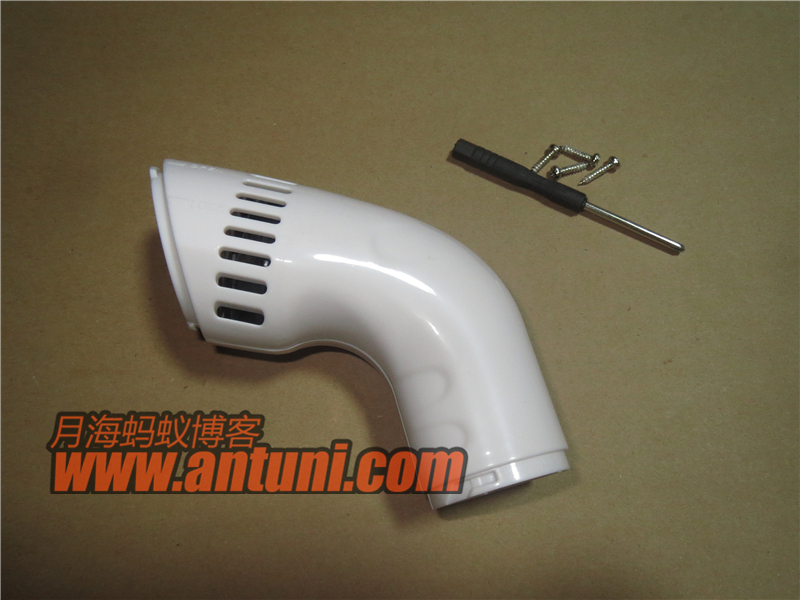

4、螺丝刀1把
进行拆卸和安装吸尘器外壳。
5、开孔设备
通过热熔或钻孔的方式在吸尘器出线位置打孔。
二、改造方法
以下是整个改造过程,抛砖引玉,希望对大家有所启发。
1、为了连接导线,我们要在吸尘器外壳上开个孔,仔细研究了一下,最适合开孔的位置就是电池盖了。

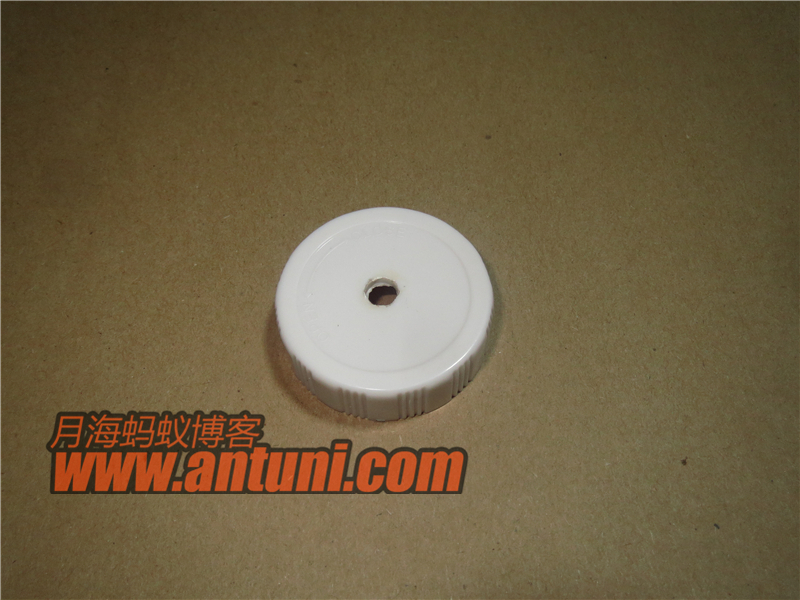

根据护线圈的直径在吸尘器的电池盖中心打孔。

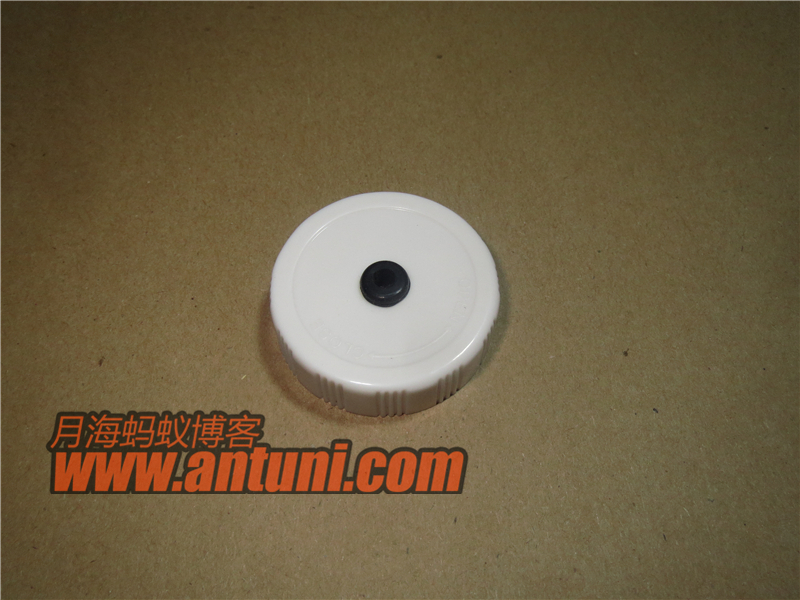

2、在打好的孔上安装护线圈。

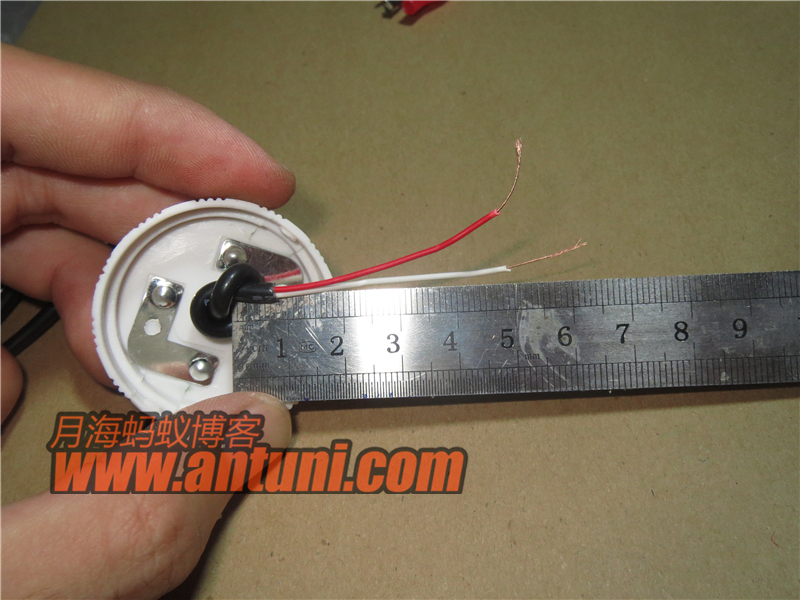

4、如图,为了更加牢固,给电源线打个结,防止使用时被拉断,电线需要留出6cm以上的余量。

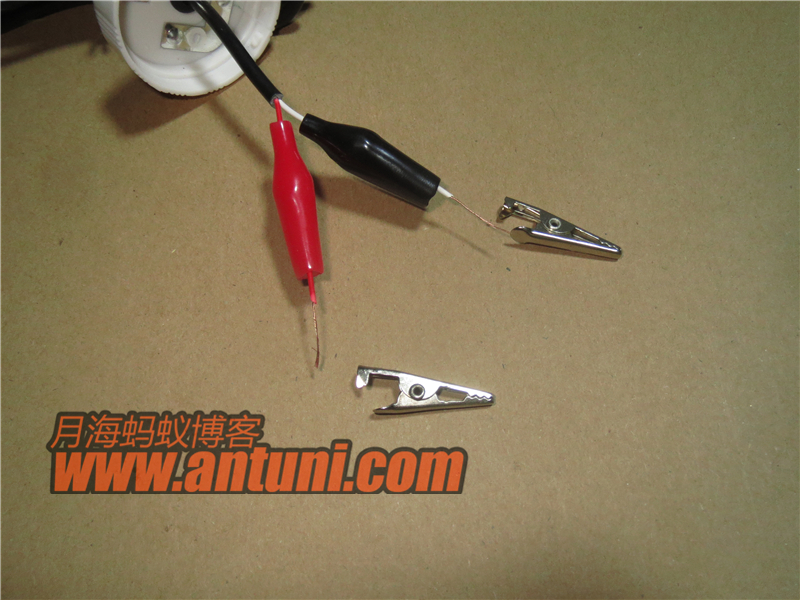

5、拆分绝缘夹的夹子和绝缘层,按照下图装配,注意线和绝缘层颜色对应(红-红、黑-白)。
6、绝缘夹尾部有个小孔,将导线拧成一股插进去,然后对折和上面的导线拧在一起(这种方法很牢固)。

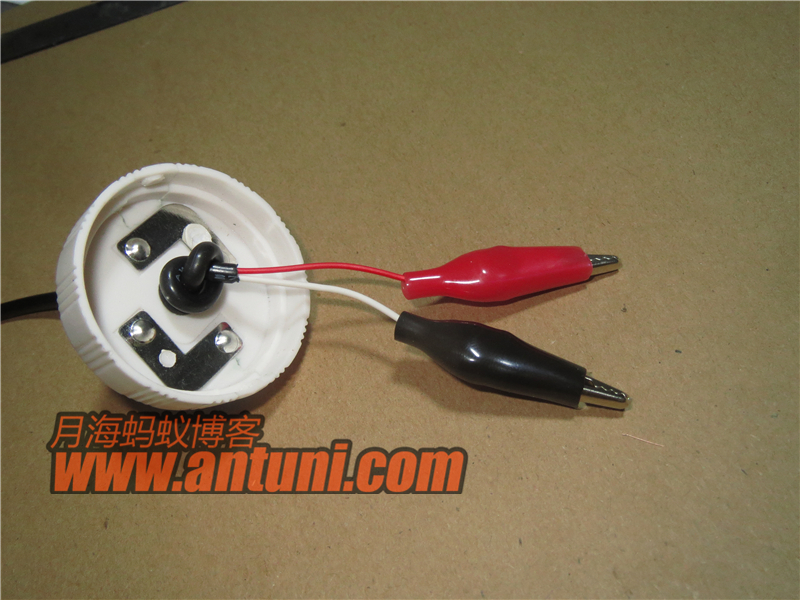

7、将夹子退回到绝缘层里(绝缘层有弹性,稍微用力就能挤进去),这样导线和绝缘夹的连接就完成了。

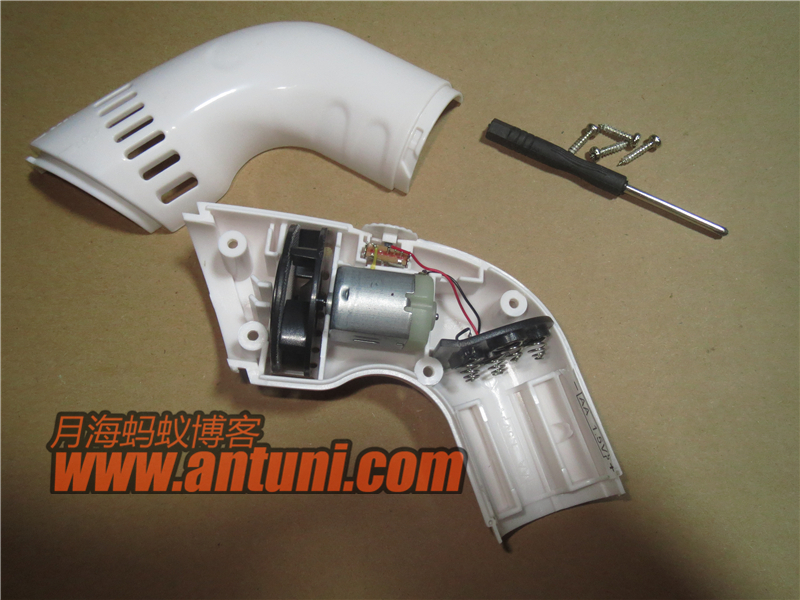

10、打开后观察电池接口处的正负极,准备接线

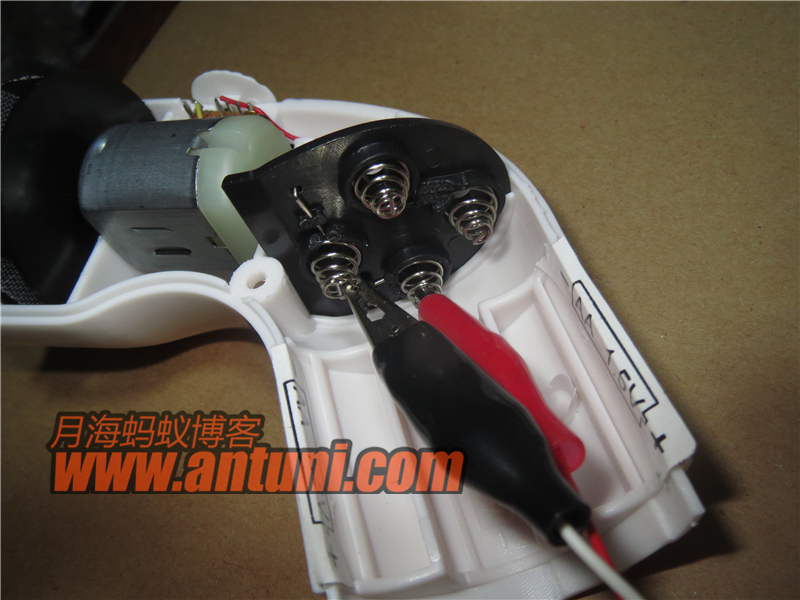

11、将绝缘夹与接口处的弹簧连接。
红色接正极,黑色接负极,如果对电路不是很了解的话,可以按照下图连接。
有时弹簧会比较紧,可以用手拉伸一下再将夹子插进去。
夹子上有锯齿,只需要夹住一根,就会很牢固。
夹住后可以稍微适当用力拉扯,确认是否已经夹紧。
一定注意正负极不要装反!
12、到现在,吸尘器的改装已经接近完成了。
但不要急于安装外壳,先连接移动电源打开开关试一下是否运行,
一般情况下,由于移动电源的保护电路,吸尘器会在打开后1秒钟开始运行。

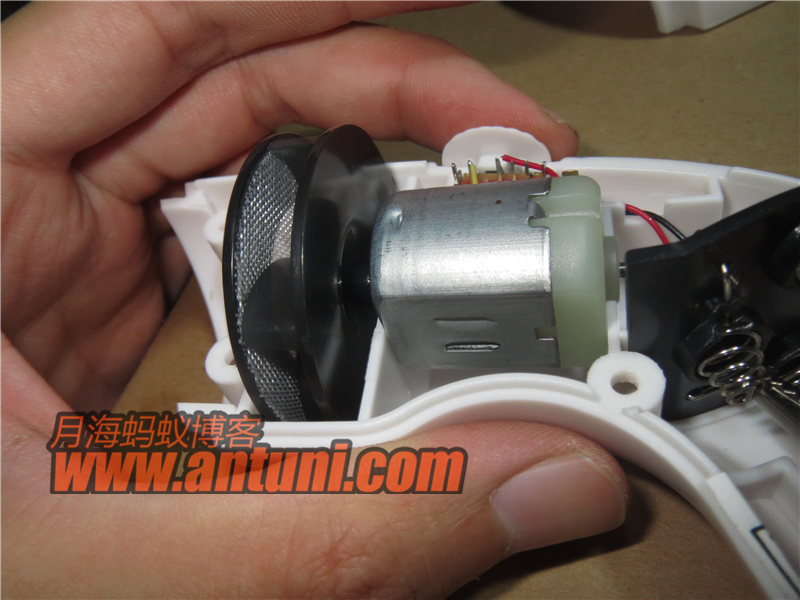

13、正常情况下,通电后打开开关电机就会转动,这时只要恢复外壳就可以享受外接电源的便利了。
如果通电打开后电机不转,需要按照教程检查改装步骤或更换其他移动电源进行尝试。
以上就是改造吸尘器的详细步骤,步骤虽然多,但是都不难,只要按照流程一步一步来,不需要20分钟就能完成改造。
写到这里,教程还没有完,博主将在下一篇介绍一下吸尘器的可用配件。
